这些轴承采用深拉薄壁外圈，通常用于轴承座孔不能用作滚针和保持架组件的滚道，但仍需要非常紧凑、经济的轴承配置。

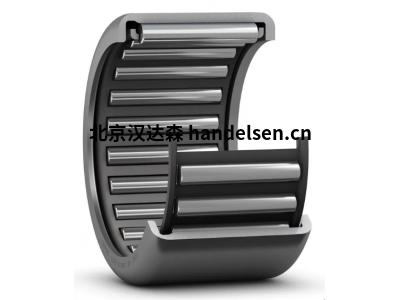

SKF 冲压外圈滚针轴承具有深冲薄壁外圈。SKF 冲压外圈滚针轴承通常用于轴承座孔不能用作滚针和保持架组件的滚道，但需要非常紧凑和经济的轴承配置的应用。这些轴承在轴承座中采用紧密的过盈配合安装。这使得轴承座孔的设计简单而经济，因为不需要肩环或卡环来轴向定位轴承。
淬硬钢拉制杯以及这些轴承的滚针和保持架组件形成一个不可分离的单元。
SKF 冲压外圈滚针轴承特点和优点
低横截面
在可用空间较小的应用中，冲压外圈滚针轴承可实现小型化。
高承载能力和刚度 由于滚子数量众多，冲压外圈滚针轴承具有很高的承载能力和刚度。
良好的运行性能
BK 1614 RS
冲压外圈滚针轴承，带封闭端和整体式密封
冲压外圈滚针轴承通常用于轴承座孔不能用作滚针和保持架组件的滚道，但需要非常紧凑和经济的轴承配置的应用。由于滚子数量众多，轴承具有很高的承载能力和刚度。封闭端使其适用于位于轴末端的轴承配置。整体式密封可以显著延长轴承的使用寿命，因为它可以防止润滑剂进入轴承并防止污染物进入轴承。密封轴承在交付时带有初始润滑脂填充。
高径向承载能力
适应较小的轴向引导力
高刚性
极低的横截面高度
开口端密封，提高可靠性
尺寸
滚针辅孔径：16 毫米
外径：22 毫米
宽度：14 毫米
性能
基本额定动载荷：7.37 千牛
基本额定静载荷：9.8 千牛
限速：9 000 转/分
轴承质量：0.015 千克
其余常见规格：
BK 0306 TN
HK 0306 TN
BK 0408
HK 0408
BK 0509
HK 0509
BK 0609
HK 0606
HK 0608
HK 0609
BK 0709
HK 0709
BK 0808
BK 0810
HK 0808
HK 0810
HK 0810 RS
HK 0810.2RS
HK 0812 RS
HK 0812.2RS
BK 0910
BK 0912
HK 0908
HK 0910
HK 0912
BK 1010
BK 1012
BK 1012 RS
BK 1015
HK 1010 E
HK 1012
HK 1012 RS
HK 1012.2RS
HK 1014.2RS
HK 1015
BK 1210
BK 1212
HK 1210 E
HK 1212
HK 1214 RS
HK 1214.2RS
HK 1216.2RS
BK 1312
HK 1312
BK 1412
BK 1414 RS
HK 1412
HK 1414 RS
HK 1416.2RS
BK 1512
BK 1514 RS
BK 1516
HK 1512
HK 1514 RS
HK 1516
HK 1516.2RS
HK 1518 RS
HK 1520.2RS
HK 1522
BK 1612
BK 1614 RS
BK 1616
HK 1612
HK 1614 RS
HK 1616
HK 1616.2RS
HK 1620.2RS
HK 1622
HK 1712
BK 1816
HK 1812
HK 1814 RS
HK 1816
HK 1816.2RS
BK 2016
BK 2018 RS
BK 2020
HK 2010
HK 2012
HK 2016
HK 2016.2RS
HK 2018 RS
HK 2020
HK 2020.2RS
HK 2030
BK 2216
HK 2210
HK 2212
HK 2214 RS
HK 2216
带机削套圈的滚针轴承（不带内圈）
具有高承载能力和高刚度的紧凑型解决方案，由碳铬轴承钢制成，外圈带或不带法兰，带或不带内圈。
带机削套圈的 SKF 滚针轴承由碳铬轴承钢制成。SKF为这些轴承提供外圈带或不带挡边的轴承，种类繁多、尺寸各异。SKF还提供带或不带内圈的产品。
特点和优点
低横截面
在可用空间较小的应用中，滚针轴承提供了非常紧凑的解决方案。
高承载能力 尽管它们的横截面高度较低，但它们具有很高的承载能力。
可分离设计
内圈和外圈分开组装的可能性允许轴和轴承座的过盈配合，也便于维护检查。
高刚度 由于有大量的小直径滚子，带机削套圈的滚针轴承具有高刚度。
承受轴向位移 带机削套圈的滚针轴承可承受轴向位移。在轴上使用滚道时，位移距离不受轴承的限制。
NK 5/10 TN
单列滚针轴承，带机削套圈，带法兰，不带内圈
不带内圈的单列滚针轴承由带滚针的外圈和保持架组件组成。它们是在轴上提供硬化和磨削滚道的应用中紧凑型轴承配置的绝佳选择。外圈包括两个不可分离的闭合环，用作法兰以轴向引导轴承。
高径向承载能力
高刚性
横截面高度低
适应两个方向的轴向位移
尺寸
滚针辅孔径：5 毫米
外径：10 毫米
宽度：10 毫米
性能
基本额定动载荷：2.29 千牛
基本额定静载荷：2 千牛
限速：40 000 转/分
参考转速：36 000 转/分
轴承质量：0.0031 千克
其余常见规格：
NK 5/10 TN
NK 5/12 TN
RNAO 5X10X8 TN
NK 6/10 TN
NK 6/12 TN
RNAO 6X13X8 TN
NK 7/10 TN
NK 7/12 TN
RNAO 7X14X8 TN
NK 8/12 TN
NK 8/16 TN
RNAO 8X15X10 TN
NK 9/12 TN
NK 9/16 TN
NK 10/12 TN
NK 10/16 TN
RNAO 10x17X10 TN
NK 12/12
NK 12/16
RNAO 12X22X12 TN
NK 14/16
NK 14/20
RNA 4900
RNA 4900 RS
RNA 4900.2RS
NK 15/16
NK 15/20
RNAO 15X23X13
NK 16/16
NK 16/20
RNA 4901
RNA 4901 RS
RNA 4901.2RS
RNA 6901
NK 17/16
NK 17/20
RNAO 17X25X13
NK 18/16
NK 18/20
NK 19/16
NK 19/20
NK 20/16
NK 20/20
NKS 20
RNA 4902
RNA 4902 RS
RNA 4902.2RS
RNA 6902
RNAO 20x28X26
NK 21/16
NK 21/20
NK 22/16
NK 22/20
RNA 4903
RNA 4903 RS
RNA 4903.2RS
RNA 6903
RNAO 22X35X16
NK 24/16
NK 24/20
