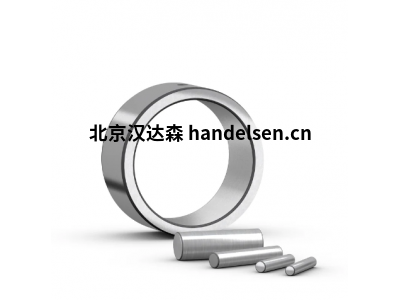

SKF 滚针轴承内圈作为独立部件提供，可与滚针和保持架组件或冲压外圈滚针轴承结合使用，滚针轴承可用于设计全补轴承。
SKF 滚针轴承部件特点和优点
滚动轴承
中横截面最小 在可用空间较小的应用中，滚针和保持架组件提供了非常紧凑的解决方案。
高承载能力 由于其大量的滚子，滚针和保持架组件具有很高的承载能力。
高刚性
由于滚针和保持架组件具有高刚度，因此具有大量小直径滚子。
内圈
内圈有两个系列：
红外系列
带或不带润滑孔
带或不带加工余量
SKF 滚针轴承部件LR系列
IR系列内圈
是滚针轴承的标准 SKF 内圈
经过硬化和研磨
具有精密的研磨滚道表面，两侧
都有导入倒角 倒角便于组装并保护密封唇在安装过程中免受损坏。
可提供带润滑孔的某些尺寸（型号后缀 IS1）
可根据要求提供带附加润滑孔的内圈。
可根据要求提供预研磨滚道和加工余量（型号后缀 VGS）
在需要极其严格的几何公差的应用中，它们可以安装在轴上后进行精磨。
LR系列内圈
经过硬化处理，孔和滚道直径经过磨削
翻转侧面并平滑边缘
可用于为较大的跳动和宽度公差不太重要的应用提供具有成本效益的轴承配置
内圈系列
也可提供不同宽度
当轴比标准轴宽时，允许轴相对于轴承座有更大的轴向位移
为接触式密封件的唇口提供出色的配合面（图 4)
应位于两侧以防止轴向移动（无论环是否有过盈或松配合）
一侧可以靠肩，另一侧可以通过卡环、距离环或螺母定位
IR 5X8X12
滚针轴承内圈，IR系列
滚针轴承的内圈可作为单独的部件提供。它们通常与滚针和保持架组件或冲压外圈滚针轴承结合使用，用于轴无法硬化和研磨的应用中。IR 系列内圈是用于滚针轴承的标准 SKF 内圈。
实现内圈的完全互换性
用于滚针轴承的标准 SKF 内圈
适应两个方向的轴向位移
尺寸：
孔径：5 毫米
外径：8 毫米
滚道直径：8 毫米
宽度：12 毫米
质量：0.0028千克
滚针轴承内圈：
IR 5X8X12
IR 5X8X16
IR 6X10x10
IR 6X10x10 IS1
IR 6X9X12
IR 6X9X16
IR 7X10x10.5
IR 7X10x12
IR 7X10x16
LR 7X10x10.5
IR 8X12X10
IR 8X12X10 IS1
IR 8X12X10.5
IR 8X12X12.5
LR 8X12X10.5
IR 9X12X12
IR 9X12X16
IR 10x13X12.5
IR 10x14X12 IS1
IR 10x14X13
IR 10x14X16
IR 10x14X20
LR 10x13X12.5
IR 12X15X12
IR 12X15X12.5
IR 12X15X16
IR 12X15X16.5
IR 12X15X22.5
IR 12X16X12 IS1
IR 12X16X13
IR 12X16X16
IR 12X16X20
IR 12X16X22
LR 12X15X12.5
LR 12X15X22.5
IR 14X17X17
IR 15X18X16
IR 15X18X16.5
IR 15X19X16
IR 15X19X20
IR 15X20x12 IS1
IR 15X20x13
IR 15X20x23
LR 15X18X12.5
IR 17X20x16
IR 17X20x16.5
IR 17X20x20
IR 17X20x20.5
IR 17X20x30.5
IR 17X21X16
IR 17X21X20
IR 17X22X13
IR 17X22X16
IR 17X22X23
IR 17X24X20
LR 17X20x16.5
LR 17X20x20.5
LR 17X20x30.5
IR 20x24X16
IR 20x24X20
SKF 滚针轴承用滚针：
滚针：
由碳铬钢制成
硬度为 58 至 65 HRC
具有精确的研磨表面
如需帮助设计完整的轴承配置或计算这些轴承配置的性能数据，请联系 SKF 应用工程服务。
RN-1.5X13.8 BF/G2
常用机械产品
SKF提供各种常见的机械产品，如SKF轴承座的定位环、圆柱滚子和滚针。
尺寸
直径：1.5 毫米
长度：13.8 毫米
滚筒等级：G2
滚针质量：0.191 克
RN-1.5X13.8 BF/G2
RN-1.5X5.8 BF/G2
RN-2X19.8 BF/G2
RN-2X7.8 BF/G2
RN-2X9.8 BF/G2
RN-2.5X15.8 BF/G2
RN-3X13.8 BF/G2
RN-3X15.8 BF/G2
RN-3X9.8 BF/G2
RN-3.5X21.8 BF/G2
RN-4X15.8 BF/G2
RN-4X17.8 BF/G2
RN-4X29.8 BF/G2
RN-4X39.8 BF/G2
RN-5X23.8 BF/G2
RN-5X29.8 BF/G2
